防逆流控制箱通過硬件集成、邏輯控制與通訊協同實現逆流保護，其核心目標是確保分布式能源系統（如光伏、儲能）的輸出功率不超過本地負載需求，避免電能逆流至電網。以下從技術原理、硬件配置、控制邏輯、通訊與柔性調節等方面詳細說明其實現方式。

一、硬件配置與連接

1. 核心組件

• 防逆流控制器：如AM5SE-IS、ACCU-100等，負責實時監測電流方向并觸發保護動作。

• 電流互感器（CT）：安裝于并網點或進線側，用于采集電流信號（如三相電流）。

• 斷路器/接觸器：根據控制器指令切斷或連接電路。

• 多功能電力儀表：監測電壓、電流、功率等參數，輔助運維。

• 通訊模塊：支持RS485、Modbus等協議，實現與逆變器或EMS的通訊。

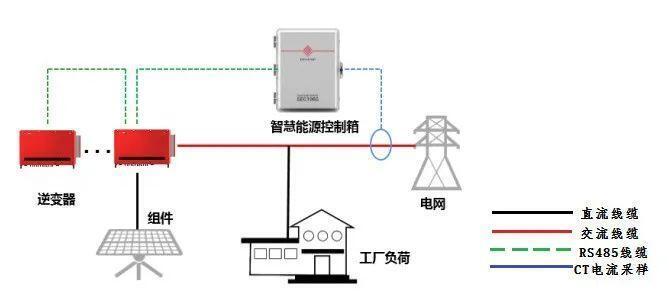

2. 連接方式

• 電流采樣：CT互感器二次側接入控制器輸入端，確保采樣精度（如0.5級）。

• 控制輸出：控制器通過繼電器觸點或DO模塊控制斷路器分合閘。

• 通訊鏈路：控制器與逆變器通過RS485總線連接，波特率、地址需匹配。

二、控制邏輯與實現步驟

1. 實時監測

• 控制器通過CT互感器采集電流方向（正方向為電網→負載，逆方向為負載→電網）。

• 計算瞬時功率（P=U×I×cosφ），判斷是否發生逆流（P<0）。

2. 閾值設定與保護動作

• 當逆流功率超過閾值時，控制器延時（如2秒）后觸發斷路器跳閘。

• 若支持柔性調節，控制器通過通訊指令降低逆變器輸出功率（如從10kW降至8kW）。

• 閾值設置：根據電網要求或系統設計，設定逆流保護閾值（如-5%額定功率）。

• 動作邏輯：

3. 狀態反饋與報警

• 控制器通過指示燈或通訊上報逆流事件、保護動作狀態。

• 記錄逆流發生時間、持續時間、最大逆流功率等數據。

三、柔性調節方案（高級實現）

1. 動態功率調節

• 本地負載功率=8kW，光伏發電功率=10kW，逆流功率=2kW。

• 控制器指令逆變器將輸出功率從10kW降至8kW，逆流消除。

• 控制器通過Modbus協議與逆變器通訊，實時調整有功功率輸出。

• 示例：

2. 多機協同控制

• 電站總發電功率=50kW，總負載=40kW，逆流功率=10kW。

• 控制器按比例降低各逆變器輸出（如每臺降低2kW），總逆流歸零。

• 適用于大型電站，通過數據采集器匯總多臺逆變器功率，統一調節。

• 示例：

四、關鍵技術參數與配置

1. CT互感器選型

• 額定電流：根據系統最大電流選擇（如100A、200A）。

• 精度等級：不低于0.5級，確保采樣準確性。

2. 保護延時設置

• 避免因瞬時波動誤動作，延時時間通常為0.5~2秒。

3. 通訊協議與波特率

• 逆變器與控制器需支持相同協議（如Modbus RTU），波特率9600bps。

五、安裝與調試要點

1. 安裝位置

• 安裝于并網點開關柜內，靠近CT互感器，減少信號干擾。

2. 接線規范

• 電流回路：CT二次側S1/S2端子接入控制器，嚴禁開路。

• 電壓回路：并聯接入控制器，確保相位一致。

3. 調試步驟

• 功能測試：模擬逆流場景，驗證保護動作是否觸發。

• 通訊測試：通過上位機讀取逆變器功率數據，確認通訊正常。

• 參數校準：調整CT變比、功率閾值等參數，確保精度。

六、典型應用場景

1. 戶用光伏系統

• 配置單相防逆流控制箱，監測并網點電流，直接跳閘保護。

2. 工商業儲能電站

• 配置三相防逆流控制箱，支持柔性調節，避免頻繁跳閘。

3. 微電網系統

• 與EMS協同，實現多源協調控制，優先消納本地發電。

總結

防逆流控制箱通過硬件采樣、邏輯判斷、通訊調節三步實現逆流保護，其核心是實時監測電流方向與動態功率調節。在小型系統中，可直接切斷電路；在大型系統中，需結合柔性調節策略，平衡發電與負載。安裝調試時需重點關注CT接線、通訊配置和參數校準，確保系統穩定運行。
