防逆流裝置的安裝需遵循以下要點，以確保其有效性和安全性：

1. 安裝位置選擇：

• 優先位置：防逆流裝置建議安裝于用戶進線側或并網點開關柜，通過CT監測主變壓器低壓側功率方向。對于小型戶用光伏容量在100kW以內的項目，通常采用低壓并網，可安裝于負荷上端并網銜接點開關柜中。

• 考慮因素：安裝位置需確保能準確監測電流流向，避免與動力線并行，減少電磁干擾。

2. 接線流程：

• 電源輸入：將電網側電源接入裝置的電源輸入端子，確保相位匹配且極性正確。輸入電纜需使用屏蔽線并獨立穿管。

• 輸出連接：輸出端子與本地負載（如逆變器或儲能系統）連接，電纜截面積需滿足載流量要求，并采用壓接端子確保緊固無松動。

• 接地處理：接地端子必須與配電系統接地干線可靠連接，接地電阻≤4Ω。

• 通訊接入：支持遠程監控的設備需按說明書接入RS485、Modbus等通訊線，用于數據上傳與控制指令接收。

3. 控制邏輯與保護：

• 檢測與跳閘：檢測到逆功率時，觸發跳閘信號斷開并網開關，或動態調節逆變器輸出功率。

• 冗余保護：設置冗余保護邏輯，避免局部過載。

4. 安裝細節：

• 電纜引入：電纜引入孔需加防水膠圈（防護等級≥IP65），箱體布局避免與動力線路交叉。

• 操作規范：高壓操作必須由持證電工執行，穿戴絕緣防護用具。通電前核驗電壓/電流互感器極性，模擬逆流場景測試保護閾值（如-5%額定功率）及動作延時（≤2s）。

5. 配置與調試：

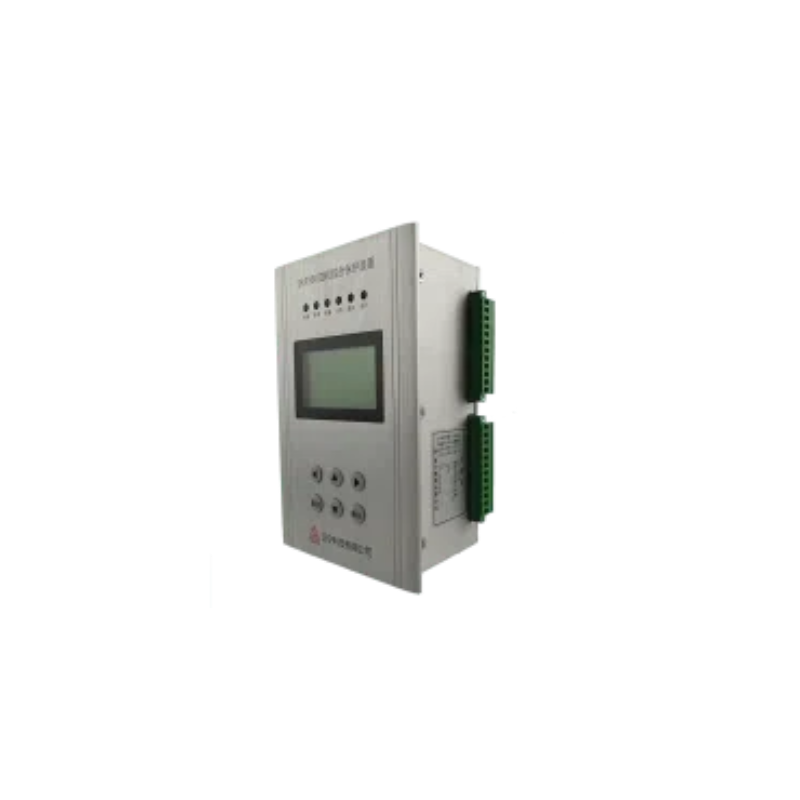

• 設備匹配：不同場景需匹配對應設備，如防逆流保護裝置AM5SE-IS、協調控制器ACCU-100或微電網能量管理系統Acrel-2000MG等。

• 定期檢查：定期檢查端子氧化及接地電阻，遵循廠商說明書操作，避免因端子定義或通訊協議差異導致故障。
